多晶相合成即莫来石、堇青石加上少量锆刚玉三种不同晶相材料高温原位合成。利用该三种材料热膨胀系数的差异,在陶瓷内部形成微裂纹,从而大大抵消陶瓷换热时热胀冷缩带来的膨胀收缩热应力,增加陶瓷抵抗热冲击的韧性而不开裂。另外再加上我厂专利-高抗热冲击(抗碎裂)膨胀缝,使抗热冲击性能大大提高。该专利产品在部分公司承建或使用的瓦斯氧化和RTO装置上已使用多年,事实证明使用寿命比常规普通陶瓷产品提高一倍左右。
该产品除完全响应JC/T 2135-2012蜂窝陶瓷蓄热体国家行业标准的技术质量要求外,在产品尺寸、规整度,特别是关系到RTO设备安全长寿命运行的陶瓷抗热冲击性能方面,做到抗热冲击温度400度以上,远远优于国家行业标准要求。

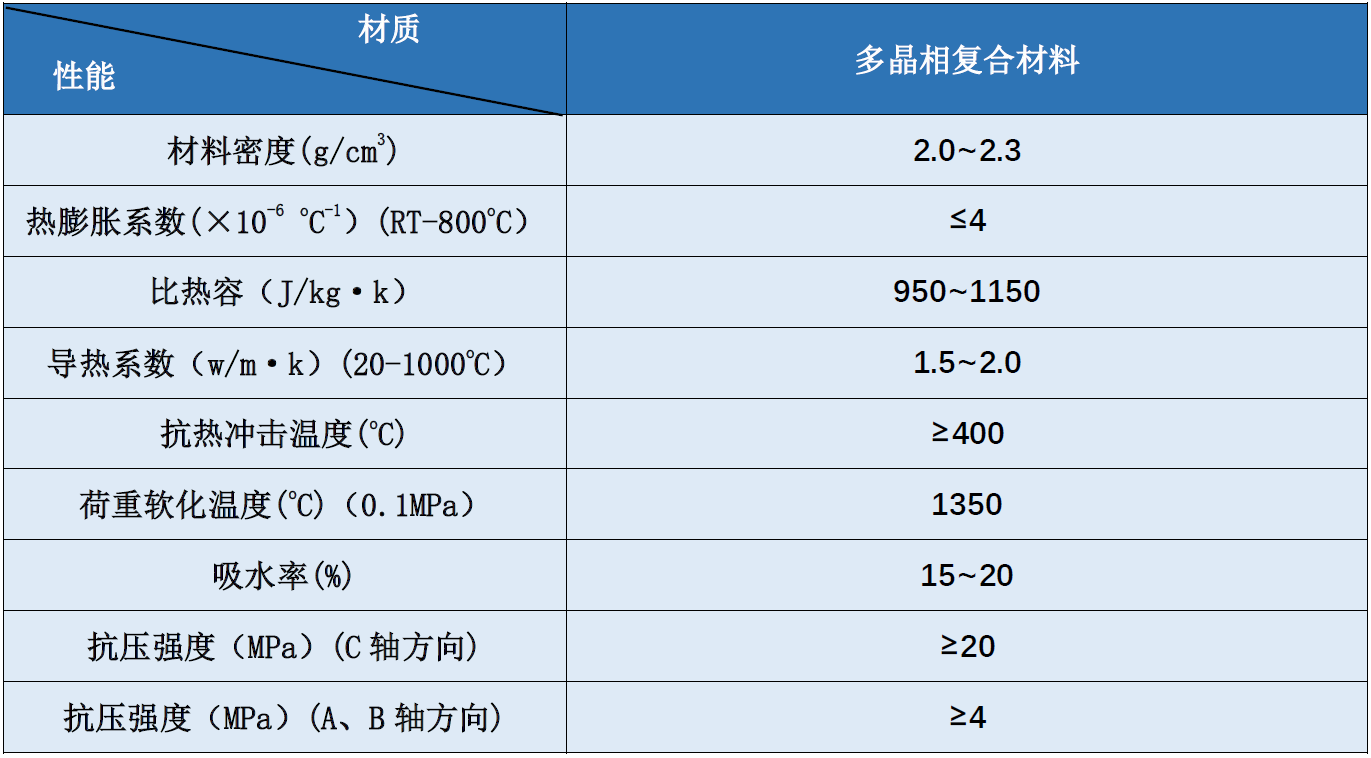

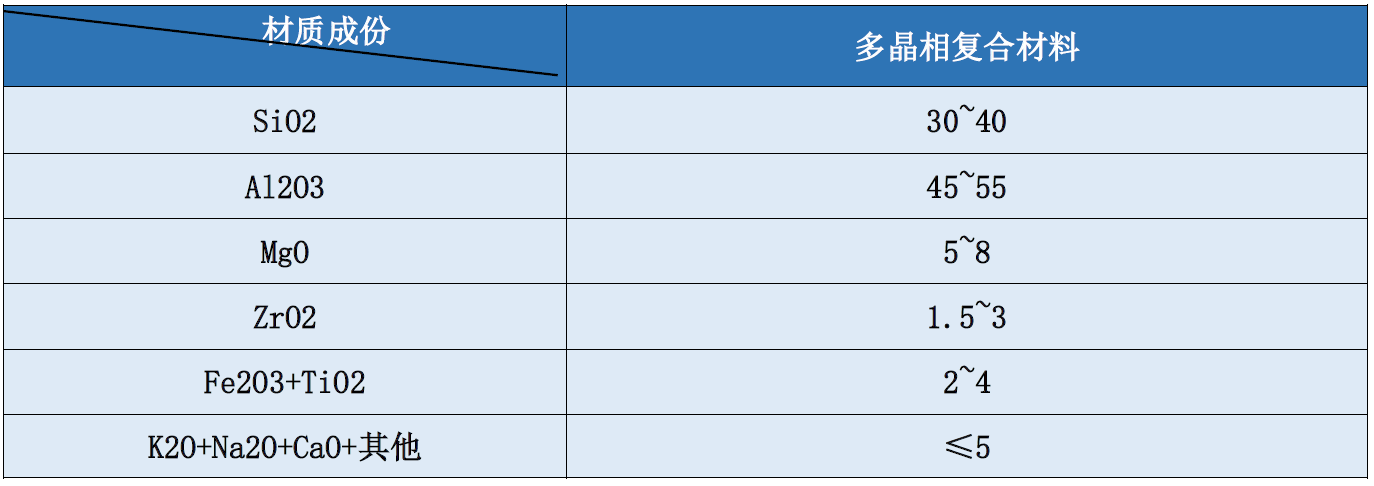

规格尺寸
|
孔数 |
内壁厚(±0.1mm) |
外壁厚(±0.15mm) |
孔宽(mm) |
比表面积(m2/m3) |
开孔率(%) |
堆积密度(g/cm3) |
150×150×150/300mm 方孔 |
25×25 |
1.0 |
1.3 |
4.95 |
577 |
68 |
572 |
32×32 |
0.8 |
1.3 |
3.84 |
709 |
67 |
600 |
|
40×40 |
0.7 |
1.3 |
3.0 |
880 |
64 |
652 |
|
43×43 |
0.7 |
1.3 |
2.74 |
927 |
62 |
670 |
扫一扫关注公众号
